Высечка и вырубка: как картонная коробка получила форму

В 1879 году на предприятии Роберта Гейра металлическая линейка пресса прорезала бумажные пакеты для семян вместо того, чтобы наметить сгиб. Такую историю сохранили архивные материалы компании, изученные Смитсоновским институтом. Ошибка подсказала производственный приём: режущие и биговальные линейки можно собрать в одной форме, чтобы за один ход получить контур складной коробки и линии её сгиба.

Сегодня в Sunprint® используем два подхода к фигурному раскрою: вырубку штанцформой на прессе и контурную резку с биговкой на планшетном каттере без штампа. Выбор зависит от конструкции, материала и тиража.

Как коробка получила складную форму

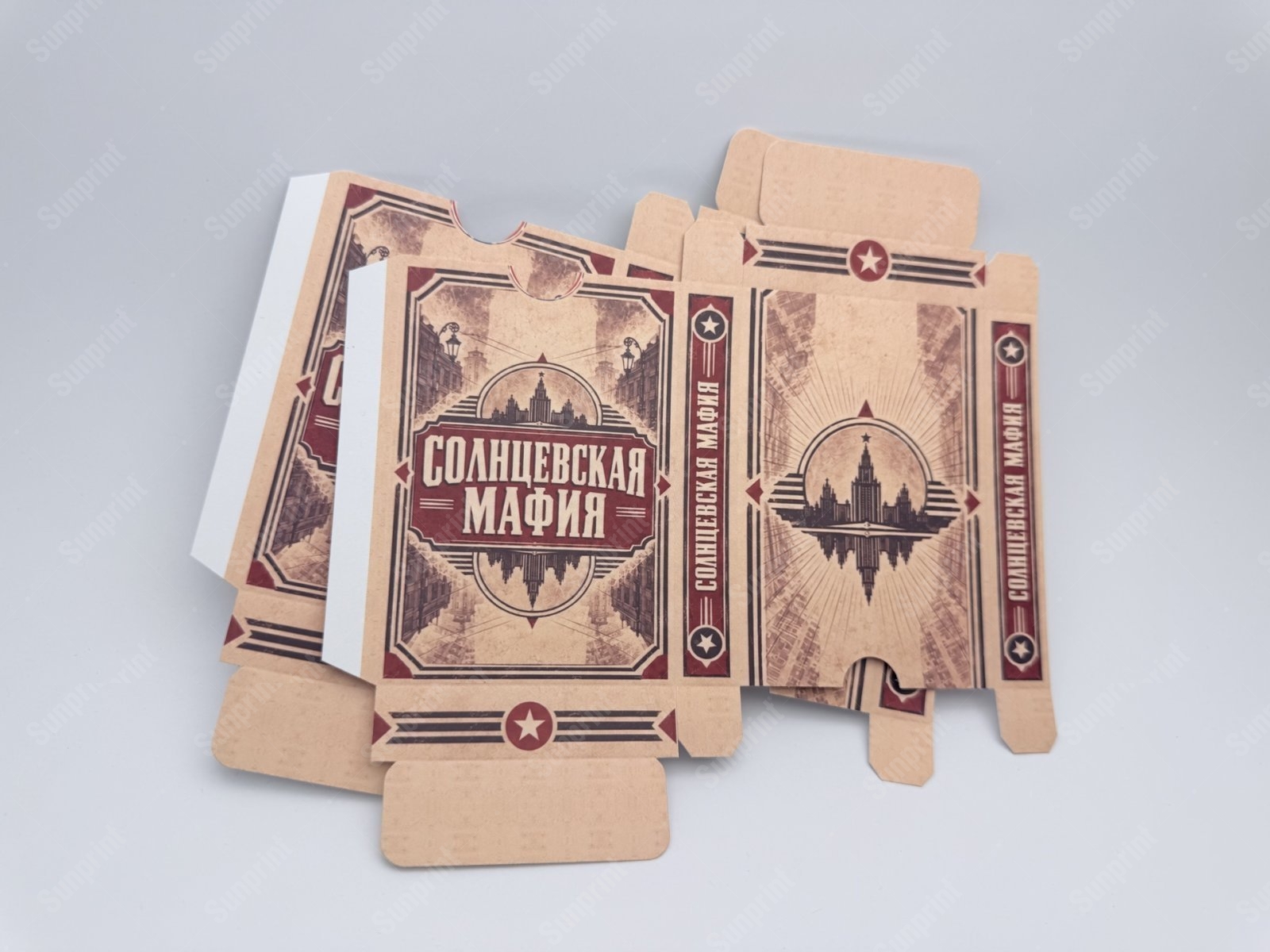

Коробки существовали и до Гейра. Его вклад – механизированный раскрой плоской заготовки, которую удобно хранить, перевозить и собирать. Нож прорезает картон по внешнему контуру, а более низкая биговальная линейка намечает сгибы. Из одного листа получается развёртка с клапанами, стенками и линиями складывания.

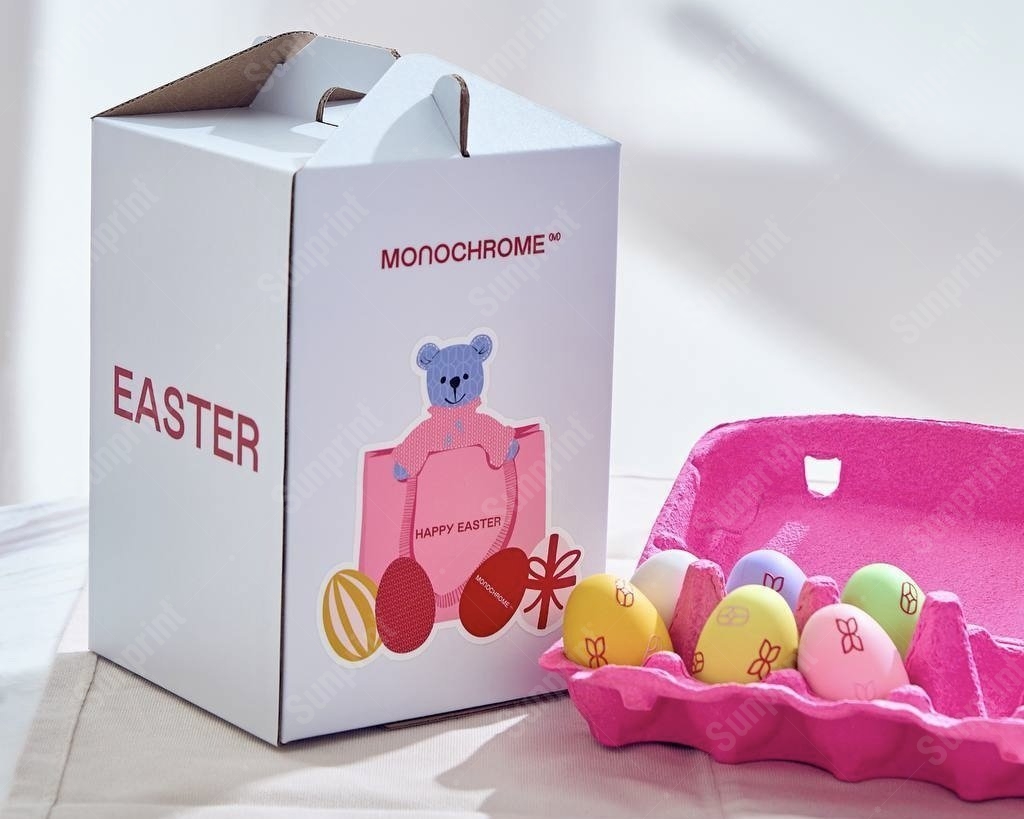

Этот принцип сохранился в современной работе с картонными коробками. Конструкция начинается с содержимого: под его размеры подбираем развёртку, материал и способ раскроя. Внешне похожие коробки могут требовать разных клапанов, замков и линий сгиба.

Что делает штанцформа

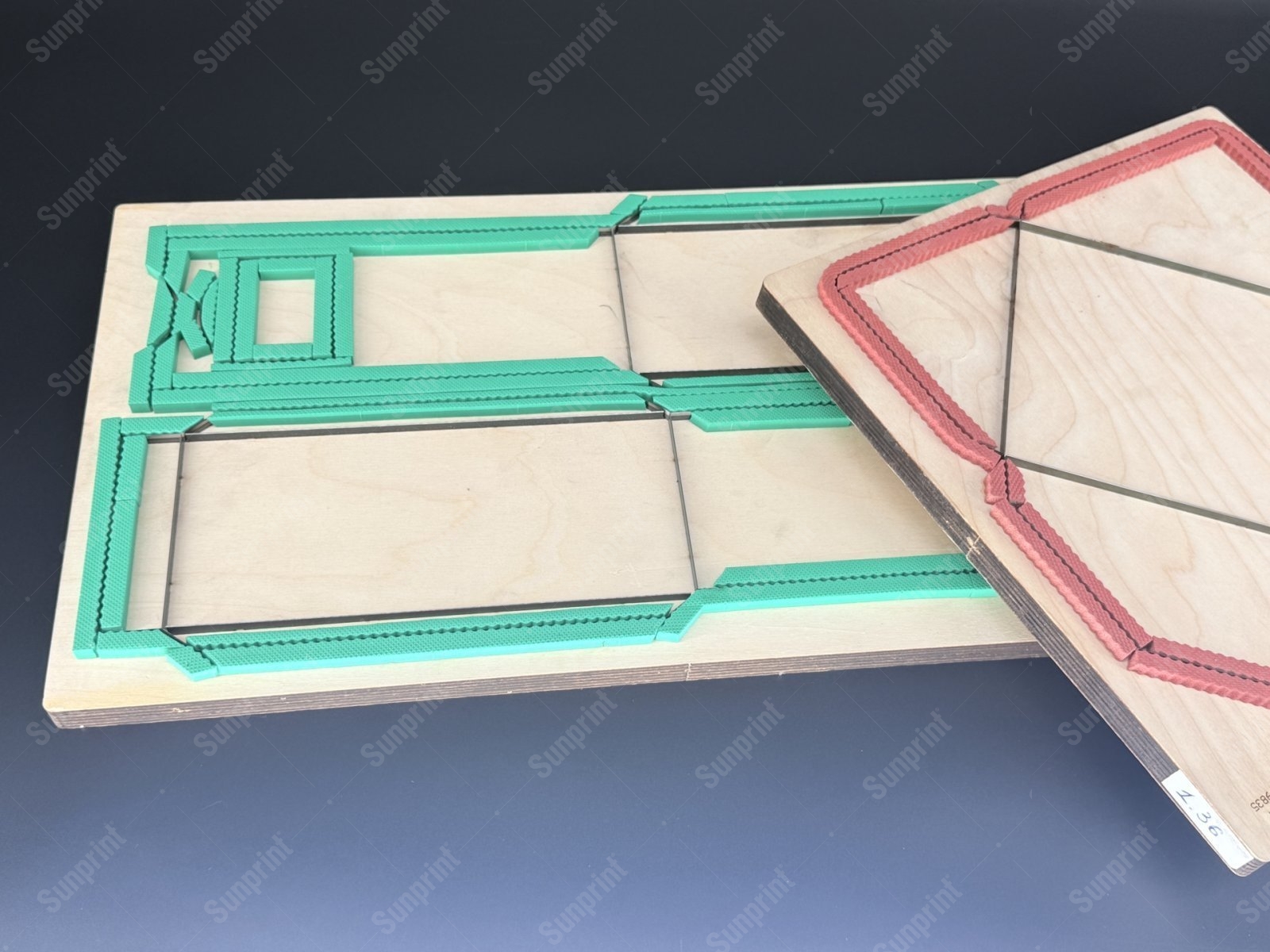

Штанцформа – физический штамп. В её основании закреплены стальные линейки: режущие проходят картон насквозь, биговальные вдавливают его в канавки контрматрицы и задают сгиб. Упругие элементы помогают отделить заготовку от инструмента после хода пресса. Высоту линеек и параметры канавок подбирают под конкретный картон и оснастку: одной универсальной разницы «в полмиллиметра» для всех коробок нет.

На тигельном прессе Sunprint выполняет вырубку бумаги и картона до формата А1. Штамп имеет смысл оценивать вместе с тиражом: изготовление оснастки требует отдельной подготовки, зато одна и та же форма повторяет контур на серии одинаковых листов.

Зачем на контуре оставляют перемычки

При вырубке заготовка не всегда должна сразу выпадать из листа. Короткие непрорезанные участки – перемычки – удерживают её и отходы при движении листа через процесс. Затем отходы удаляют, а готовую развёртку отделяют. Размер и расположение перемычек выбирают под материал и геометрию; на готовой коробке они не должны мешать сборке.

Когда помогает планшетный каттер

Для новой конструкции, образца или малого тиража можно обойтись без штанцформы. Планшетный каттер Jwei LST ведёт инструмент по векторному контуру из файла: режет, бигует и при необходимости перфорирует лист. Такой раскрой на сайте Sunprint также называют «цифровой высечкой»; здесь речь о ножевой контурной резке без физического штампа, а не о работе тигельного пресса.

Каттер полезен, когда нужно проверить посадку коробки на реальном изделии или выпускать несколько вариантов развёртки. Но у технологии нет универсального порога выгодности в штуках. Способ выбираем после проверки размеров, материала, сложности контура и тиража; для серии одинаковых коробок сравниваем расчёт каттера и штанцформы.

Три коробки – три задачи

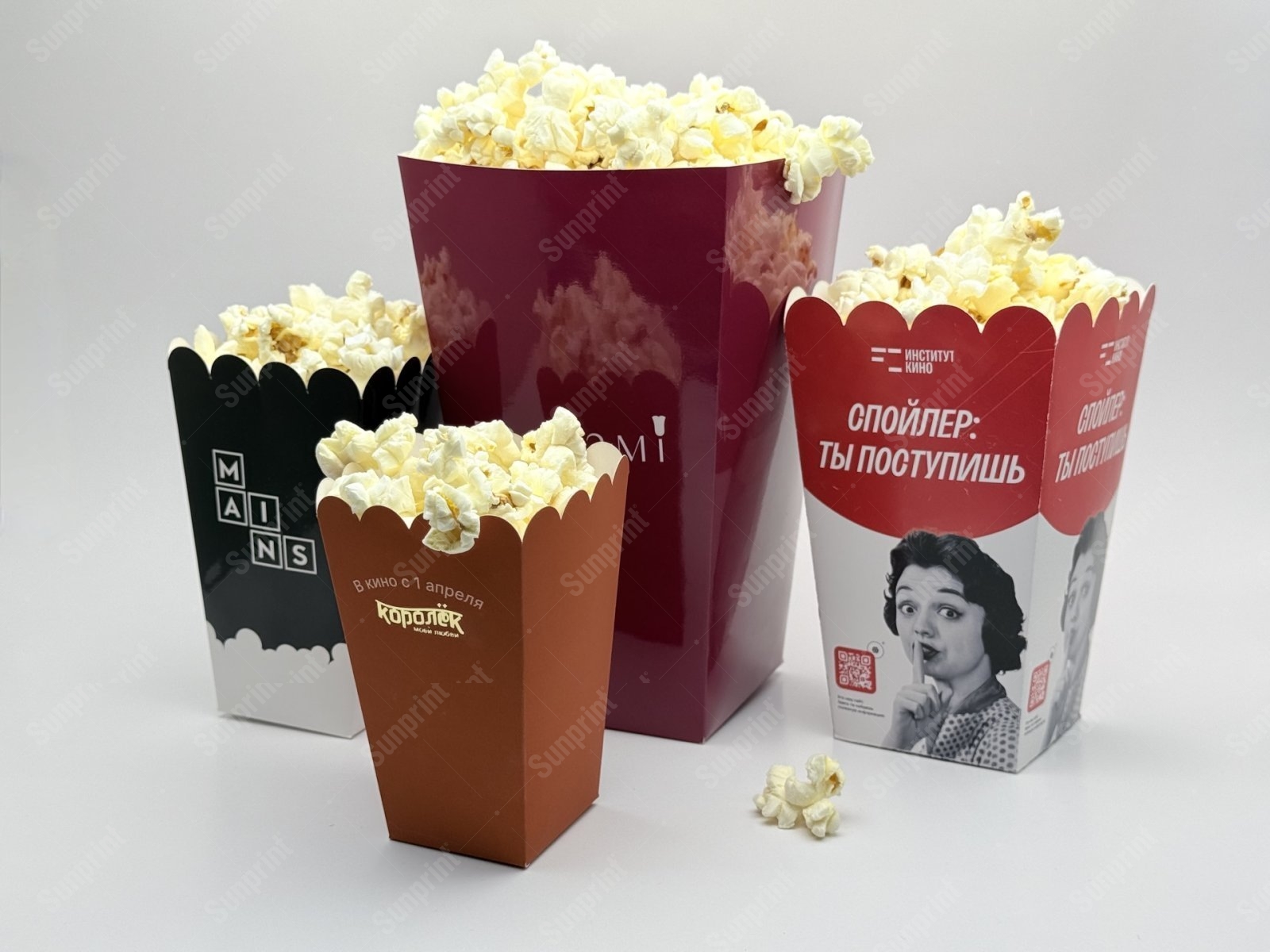

• Коробка для попкорна из микрогофрокартона: в опубликованном заказе тираж 50 коробок раскроили на Jwei без штампа.
• Коробки-пирожки для свечей: два варианта по 250 штук, контурная резка и биговка на плоттере.

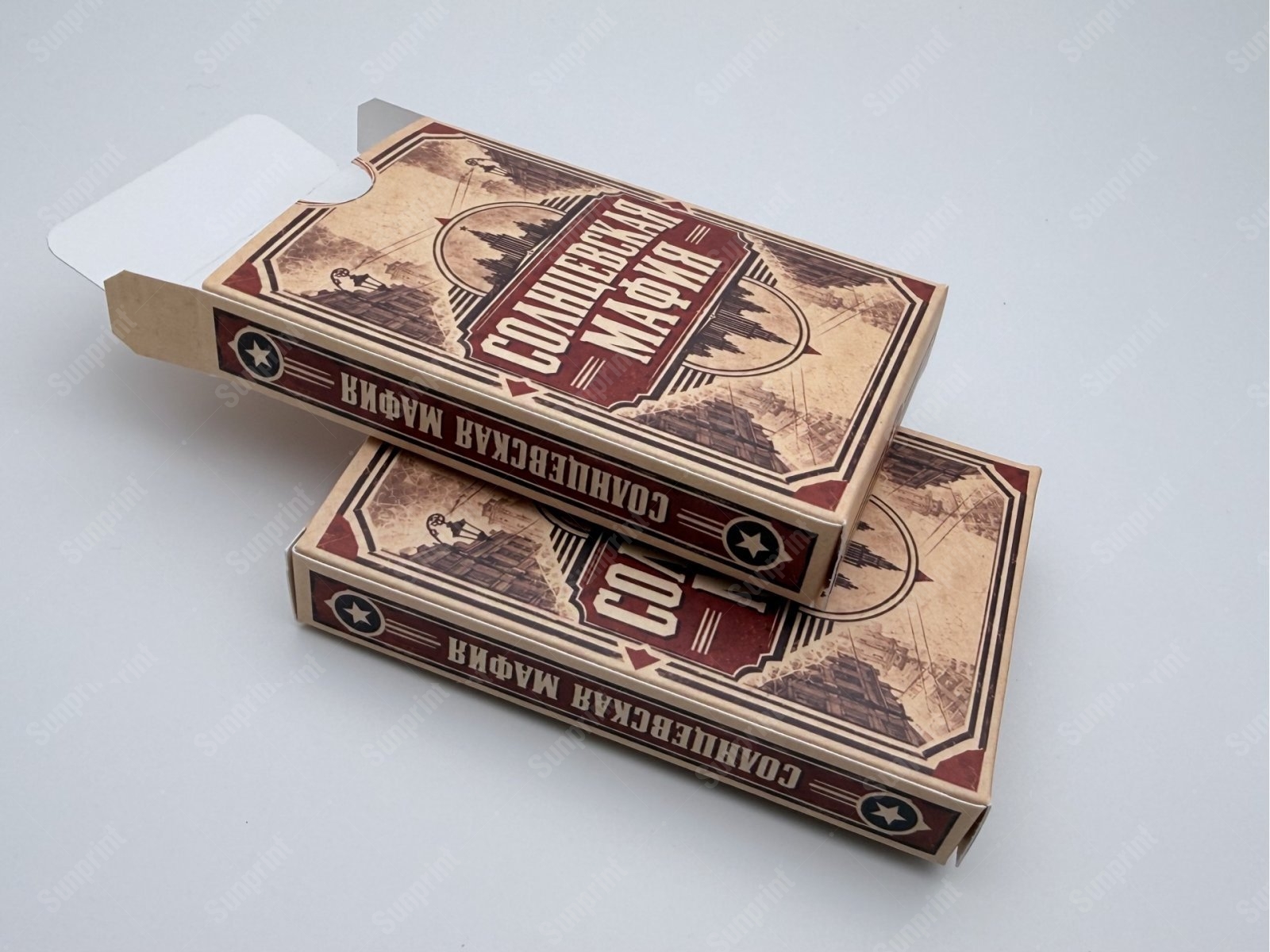

• Коробка для колоды Таро: сначала измерили готовую колоду и вырезали пробник на Jwei, чтобы проверить размер перед изготовлением упаковки.

Эти тиражи – факты отдельных заказов, а не минимальные партии для услуги. Они показывают, зачем перед выбором инструмента знать задачу и конструкцию.

Что подготовить для расчёта

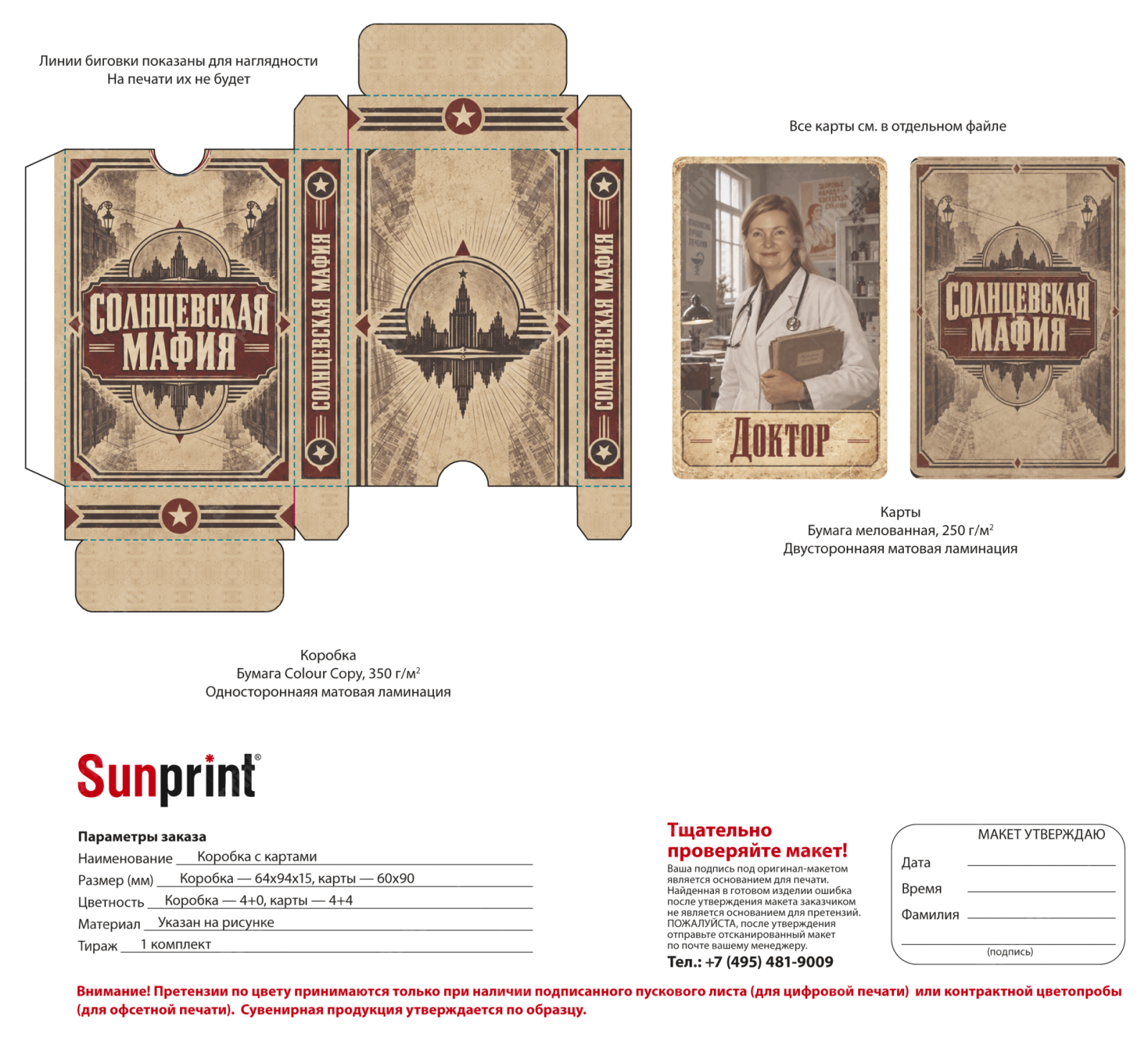

Пришлите размеры изделия, которое нужно упаковать, предполагаемый тираж, пожелания к картону, печати и отделке. Если развёртка уже есть, приложите векторный контур с отдельно обозначенными линиями реза, биговки и перфорации. Для печатного макета предусмотрите вылеты за линию реза с учётом требований к макету. Если конструкция новая, сначала проверим собранный образец на содержимом и затем подберём способ тиражного раскроя.

Коротко

• Вырубка на прессе использует физическую штанцформу с режущими и биговальными линейками.
• Планшетный каттер режет и бигует по векторному файлу без штампа; подходит для проверки конструкции и малых серий.
• Перемычки удерживают заготовку в листе при вырубке; их параметры зависят от картона и формы.
• Выбор между штампом и каттером делаем по развёртке, материалу, тиражу и стоимости подготовки.
• В Sunprint есть оба способа; готовые примеры – коробки для попкорна, свечей и колоды Таро.
