Металлическая пружина – самый частый способ сборки в нашем цеху с 2002 года. Начиналось с блокнотов, а сегодня на пружину у Sunprint® собирают всё, что должно открываться плоско и переворачиваться на 360°: квартальные и перекидные календари, настольные домики, презентации, меню для кафе, каталоги, тетради и планинги. При этом у «пружины» два разных предка, и родились они почти одновременно, в Америке 1930-х: спираль из одного витка проволоки и двойная петля, которую весь мир знает по торговой марке Wire-O. Разбираемся, кто что придумал, почему у нас две линии брошюровки вместо одной и сколько листов помещается в каждый диаметр.
1933: спираль Грумбахера
Первые патенты на спиральную навивку принадлежат нью-йоркцу Уолтеру Грумбахеру. Заявку на «спирально сшитую стопку листов» он подал 7 апреля 1933 года, патент US 2 051 477 получил 18 августа 1936-го; второй патент, US 2 147 369 «Spiral binding», выдан 14 февраля 1939 года уже на имя компании Spiral Binding Co. Идея – витая проволока проходит через ряд равноотстоящих отверстий у края, а концы обжимаются, чтобы спираль не раскручивалась.
Сама Spiral Binding Company основана в 1932 году – это первая компания механического переплёта в США. Ей же принадлежит пластиковая спираль Spiralastic, придуманная, чтобы заменить проволоку в годы Второй мировой, когда металл шёл на фронт. Компания до сих пор существует и больше полувека остаётся семейным бизнесом.
Технология с тех пор не изменилась: пробить – вкрутить – обжать. Спираль раскрывает блок на 360°, держит стопку до 5 см и делается из низкоуглеродистой стали или цветного ПВХ. У неё один конструктивный минус: при полном перевороте листа его верхний край смещается примерно на один виток, и блок у корешка выходит толще, чем в середине.
1934: двойная петля из Покипси
Через год после Грумбахера, 25 августа 1934 года, Эмори А. Трасселл из компании Trussell Manufacturing в городе Покипси, штат Нью-Йорк, подал заявку на «книгу, сшитую проволокой»: ряд встречно направленных петель в одной плоскости, загнутых в кольца, вокруг которых листы вращаются на полные 360°. Патент US 2 116 589 выдан 10 мая 1938 года.
Ту же дату – 31 декабря 1934 года – называет и американское патентное ведомство как день первого использования товарного знака WIRE-O. Знак зарегистрирован в 1952 году, а владеет им сегодня James Burn International – французская компания с английскими корнями: переплётную фирму James Burn основал в Лондоне Томас Бёрн в 1781 году, в 1902-м она купила и перестроила мельницу Royal Mills в Эшере, где, как пишет Википедия, «прославилась спиральным переплётом». Сегодня James Burn называет себя единственным производителем оригинальной проволоки Wire-O, а завод и конструкторское бюро держит в Нормандии.
Спираль или петля: в чём разница
Внешне обе – «пружина». По механике – разные вещи.
- Спираль (coil) – одна непрерывная винтовая проволока или пластиковая нить. Дешевле, гибче, не боится ударов; стандартный шаг в США – 4 отверстия на дюйм.
- Двойная петля (Wire-O, twin loop, «металлическая пружина») – С-образный гребень из проволоки, который машина сжимает в круг. Блок открывается плоско и на 360° без бокового смещения листов, разворот лежит ровно. Именно поэтому её выбирают для всего, что висит на стене или стоит на столе: страницы календаря-домика перекидываются и не сползают, квартальник висит ровно, презентация лежит на переговорном столе плоско. Нужны перфоратор и закрывающая машина – отсюда и оборудование.
Есть и третий родственник – пластиковый гребень с 21 кольцом на А4: его продвигала чикагская GBC, основанная в 1947 году. Гребень лежит плоско, но на 360° не раскрывается (рассыпается). Чем пластиковая пружина отличается от металлической на практике, мы разбирали в отдельном материале.
Шаг 3:1 и 2:1: 34 или 23 отверстия
«Шаг» – это число отверстий на дюйм кромки. У Wire-O два стандарта: 3:1 – три отверстия на дюйм, 34 отверстия на длинной стороне А4 (32 на американском Letter), отверстия 4×4 мм; 2:1 – два отверстия на дюйм, 23 отверстия на А4 (21 на Letter), отверстия до 6×6 мм. Десятилетиями главным производителем машин для такой брошюровки была Renz из Хойбаха, основанная в 1908 году; в 2024-м компания прошла процедуру несостоятельности, а в 2025-м её купила Plockmatic Group. Мы успели поработать на станках под обоими брендами. Сейчас у нас установлены и Plockmatic, и российские станки от «Лобачевский и Ко».
Сколько листов держит каждый диаметр – мы проверили сами, руками, на офсетной бумаге 80 г/м². Вот наша рабочая таблица.
- 5,5 мм (3/16") – блок до 2,5 мм, ~25 листов
- 6,9 мм (1/4") – до 3 мм, 30 листов
- 8 мм (5/16") – до 5 мм, 50 листов
- 9,5 мм (3/8") – до 6 мм, 60 листов
- 11 мм (7/16") – до 8 мм, 80 листов
- 12,7 мм (1/2") – до 10 мм, 100 листов
- 14,3 мм (9/16") – до 12 мм, 120 листов
- 16 мм (5/8") – блок до 13,5 мм, 135 листов
- 19 мм (3/4") – до 16 мм, 160 листов
- 22 мм (7/8") – до 19 мм, 190 листов
- 25,4 мм (1") – до 22 мм, 220 листов
- 28,5 мм (1 1/8") – до 25 мм, 250 листов
- 32 мм (1 1/4") – до 28 мм, 280 листов
Пружина 2:1 выпускается и в малых диаметрах, от 6,9 мм, но на российском рынке ходовые размеры – 16, 19, 22 и 25,4 мм. Обложка и подложка считаются в толщину блока, поэтому диаметр подбираем по готовому изделию, а не по числу листов.
Соседи по полке
Пока Америка патентовала спираль, отрывной блокнот жил своей жизнью. В 1888 году 24-летний Томас Холли из Холиока, Массачусетс, начал сшивать в дешёвые блокноты обрезки местной бумажной фабрики – так родился legal pad, а с ним и компания Ampad; красное поле шириной 1,25 дюйма добавили в начале XX века по просьбе местного судьи. В том же 1888 году Джон Роберт Грегг издал в Англии свою стенографию – отсюда «стенографическая» линовка с вертикальной чертой посередине. Репортёрский блокнот в его нынешнем виде – узкий, карманный, на пружине сверху – стандартизировался к середине 1960-х.
Что мы собираем на пружину
С 2002 года наше производство настраивалось под блокноты и календари на металлической пружине – по формату, по количеству страниц, по отделке. Сегодня брошюровка металлическими пружинами – отдельный участок: автоматы ЛП 360, несколько ЛП 500, ЛП 700, ЛР-1030, ЛС-700 и полуавтоматическая линия сборки ЛБ-350 с конвейером. Все пуансоны – с круглыми отверстиями: наш опыт показывает, что они аккуратнее и меньше рвут кромку; своя заточная станция не даёт производству ждать. Штампы под оба шага, 3:1 и 2:1, длина изделия не ограничена.
Что идёт через этот участок:

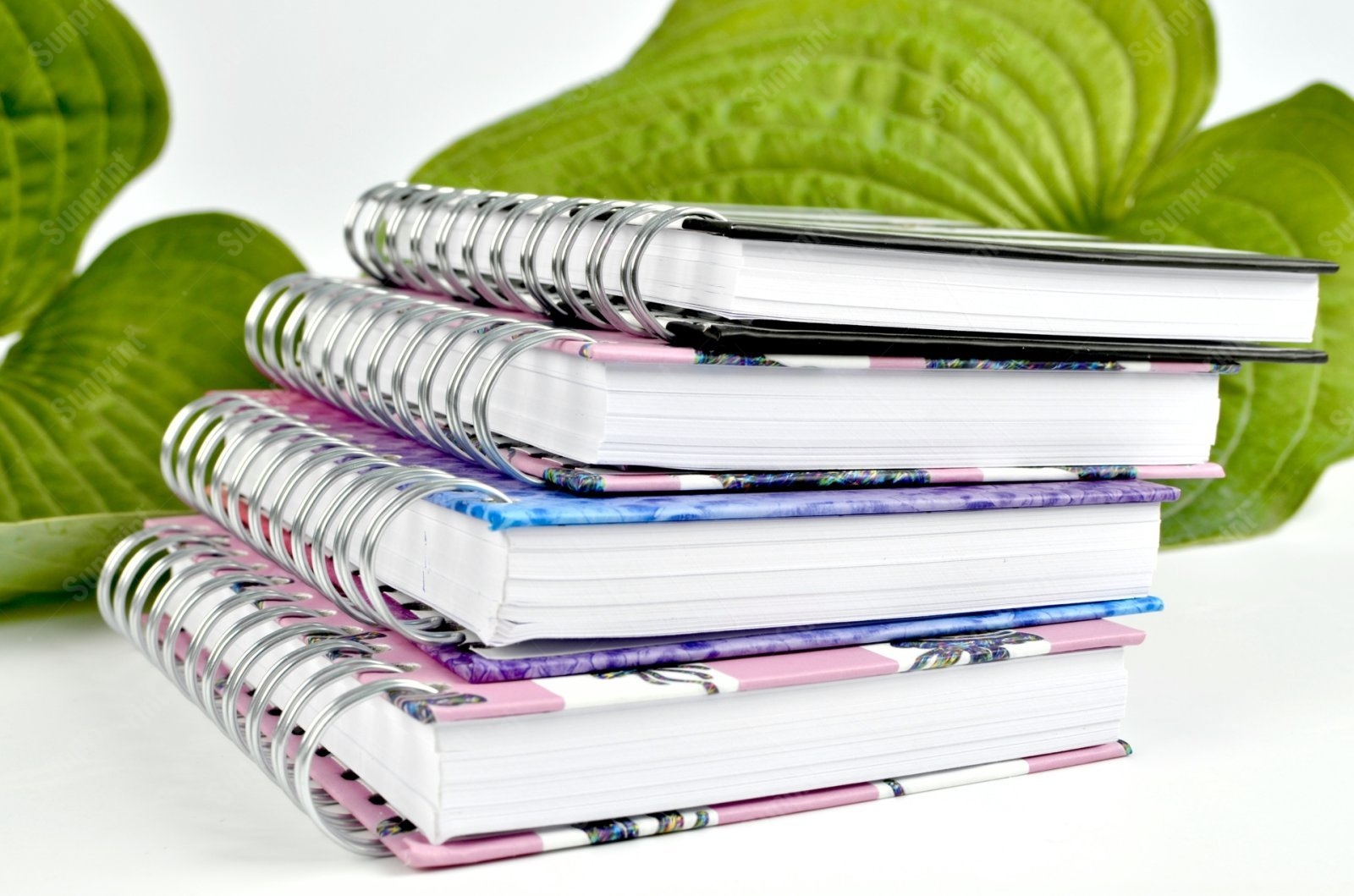

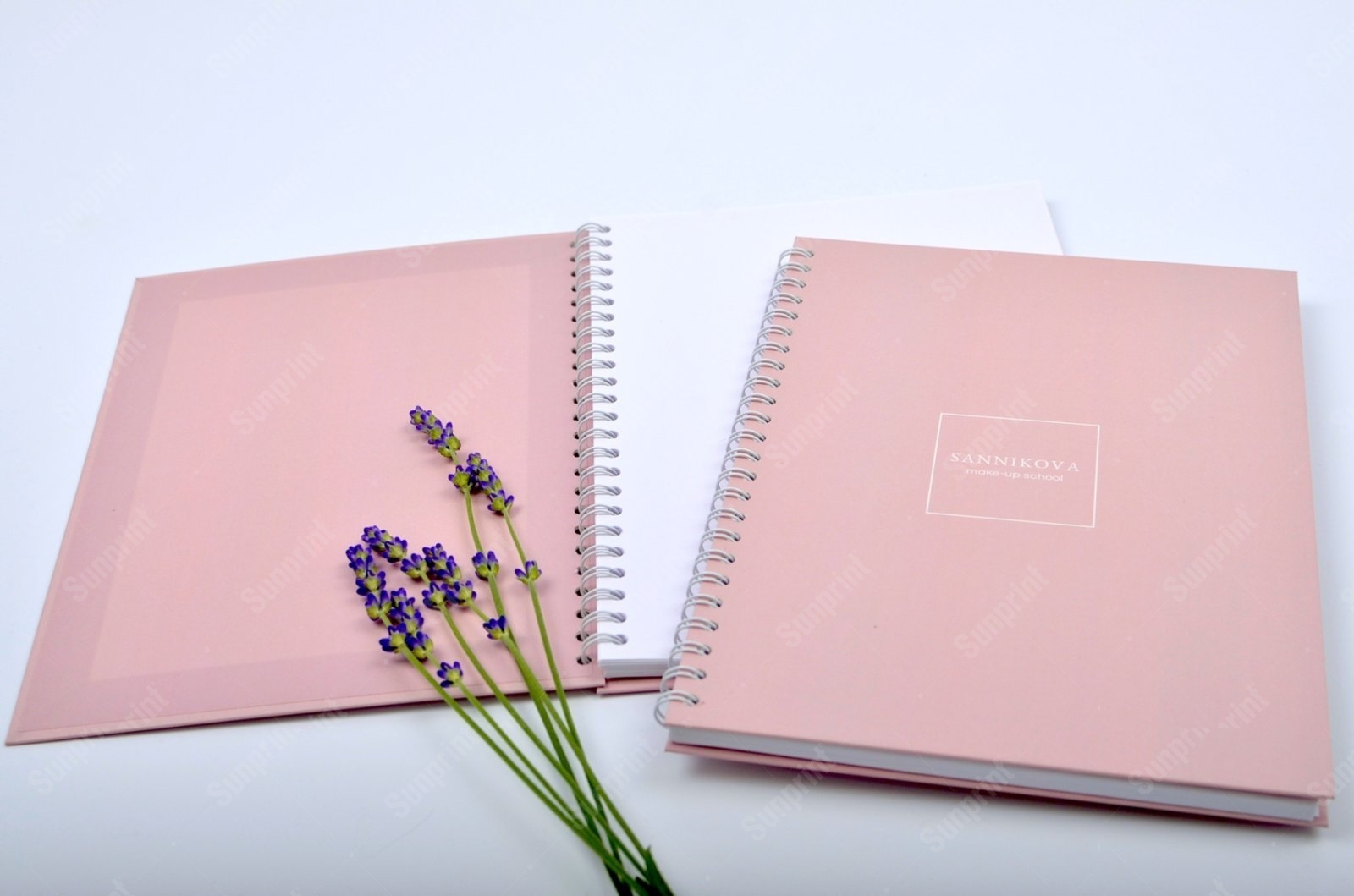

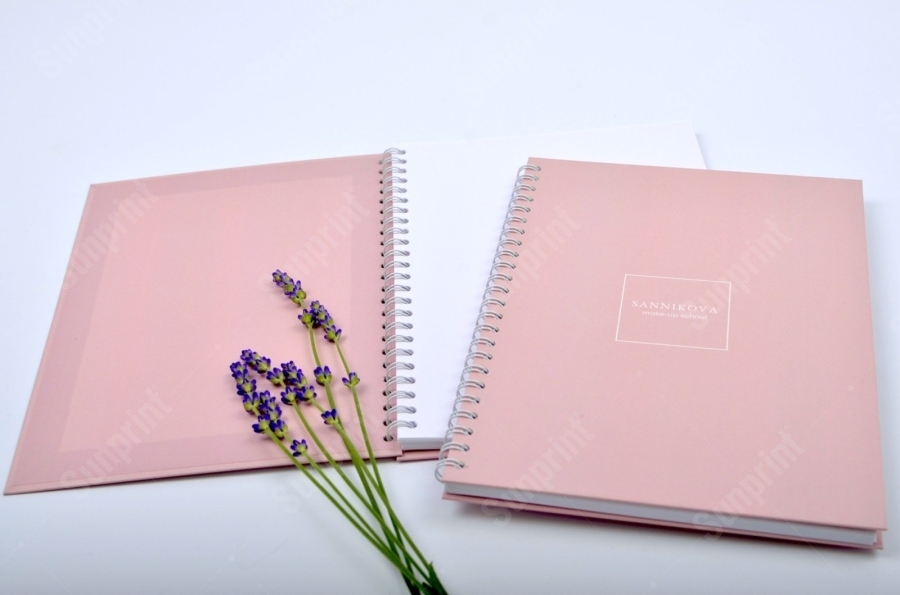

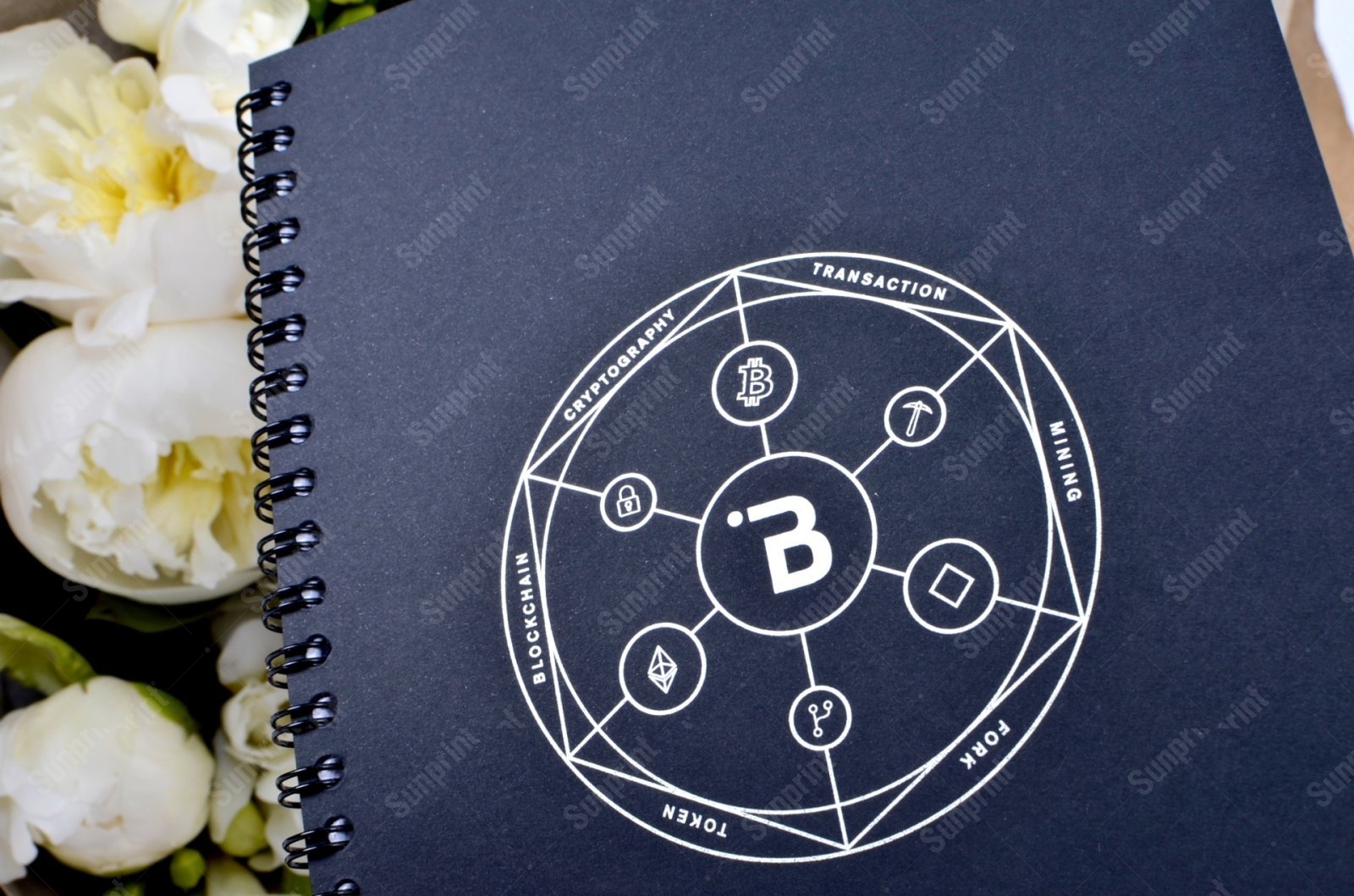

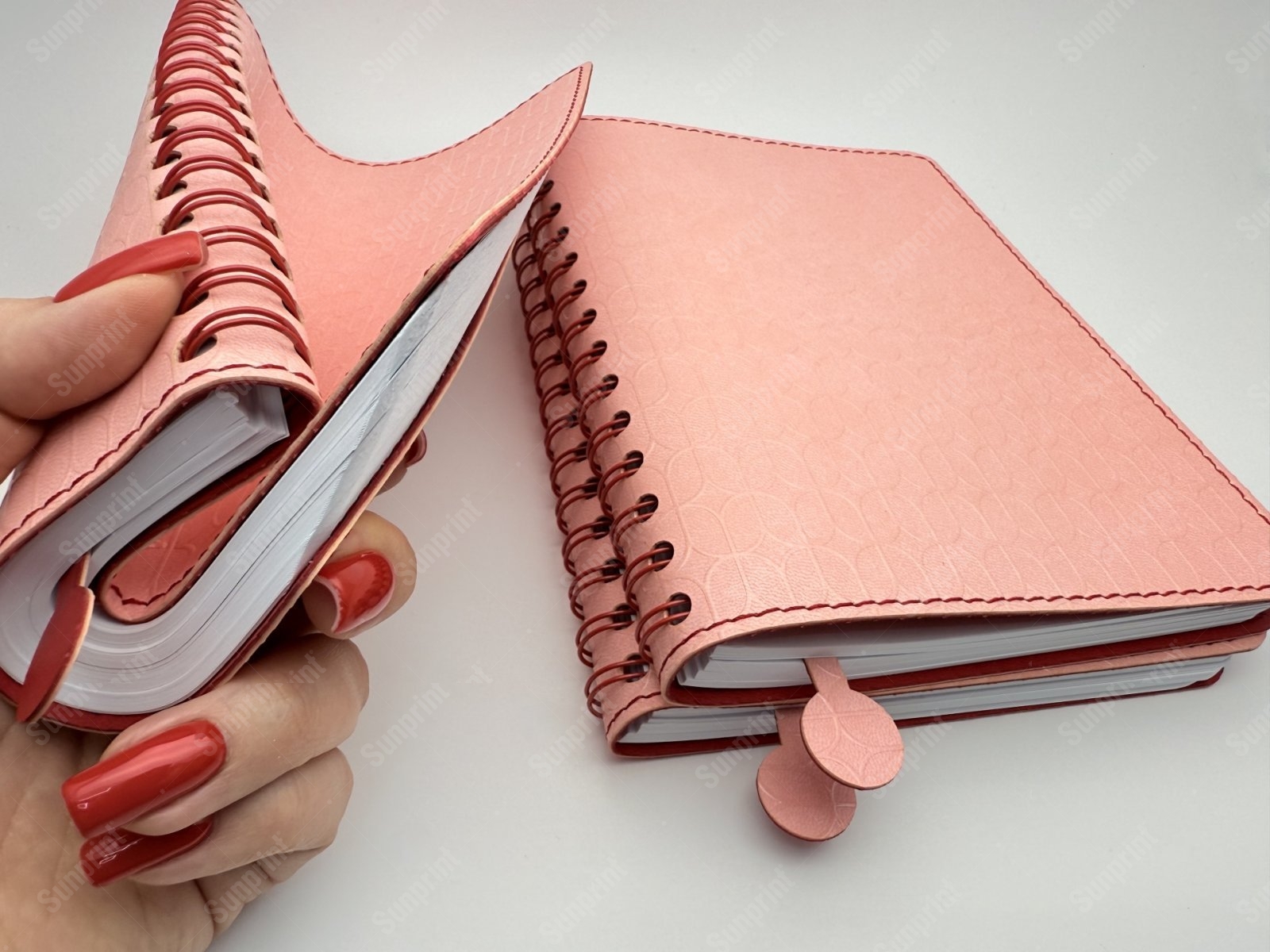

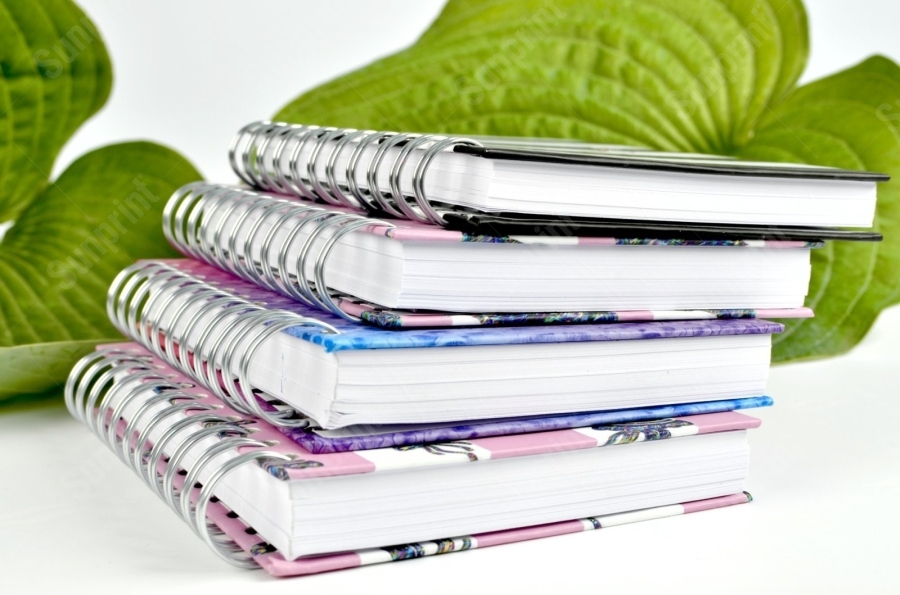

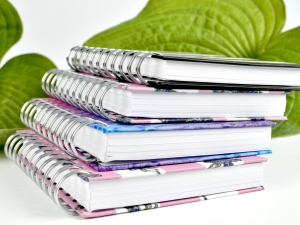

- Блокноты и тетради – от А6 до А4, блок до 120 листов на 3:1 и до 280 на 2:1; обложки из мелованного картона, дизайнерской бумаги, кожзама, пластика, дерева и даже старых джинсов. Кейсы: блокноты 3:1 с софт-тач и тиснением, тетради на 2:1 до 250 листов, деревянная обложка, джинсовая обложка.

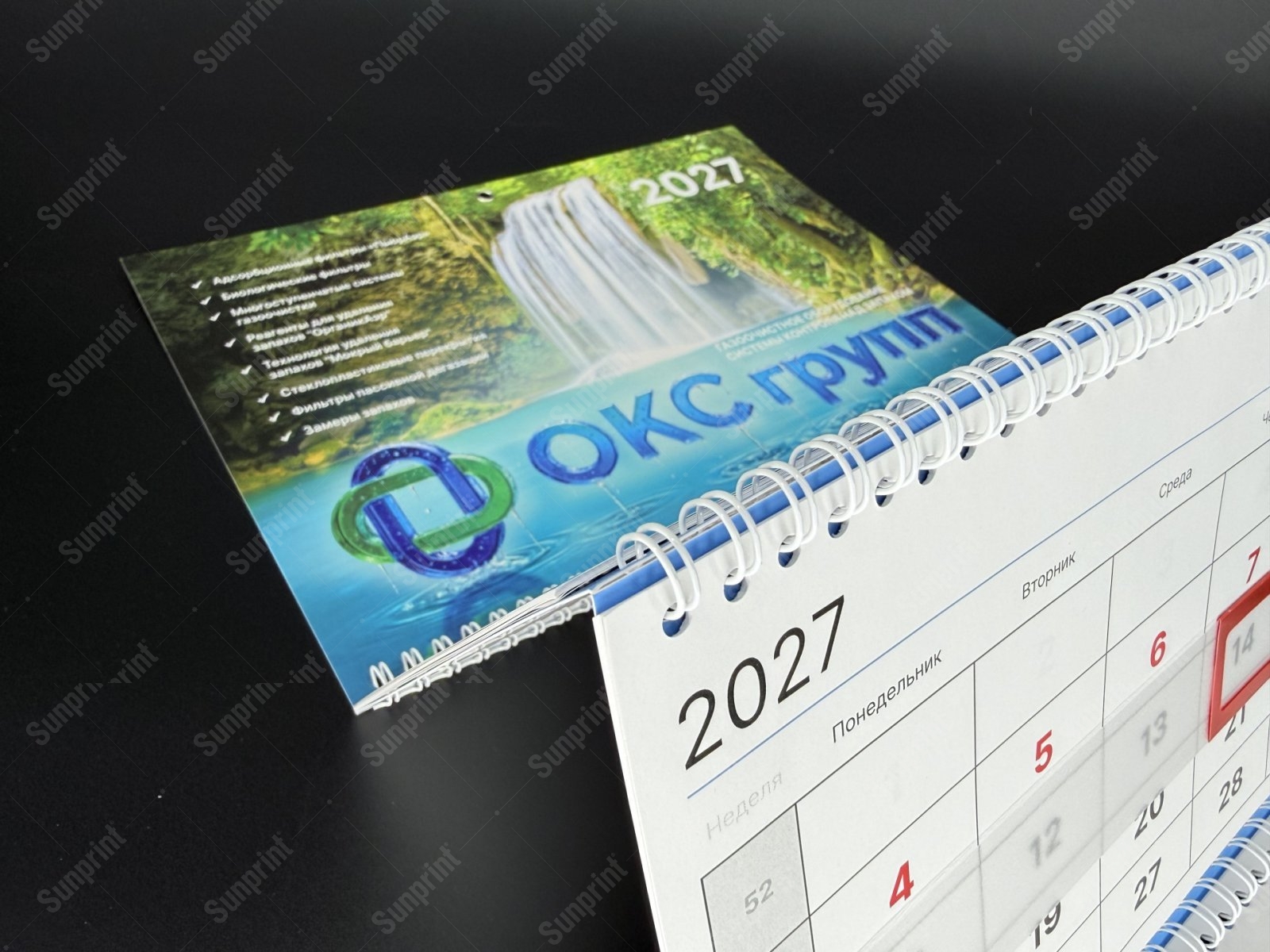

- Квартальные календари – три блока и топ-слайд на одном виде пружины, с курсором; стандартные и индивидуальные блоки.

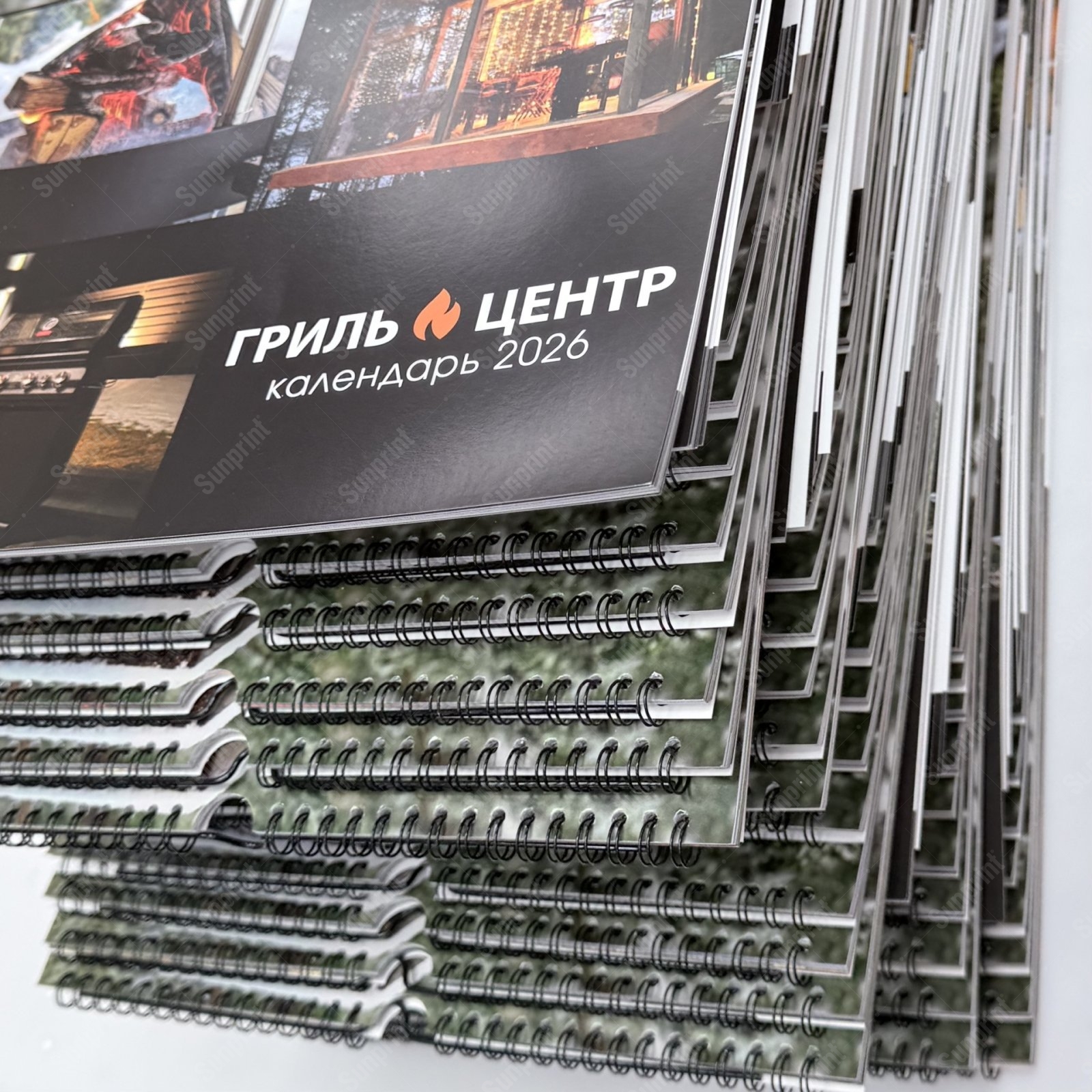

- Перекидные настенные календари – 12–13 листов А4/А3 на пружине сверху с ригелем.

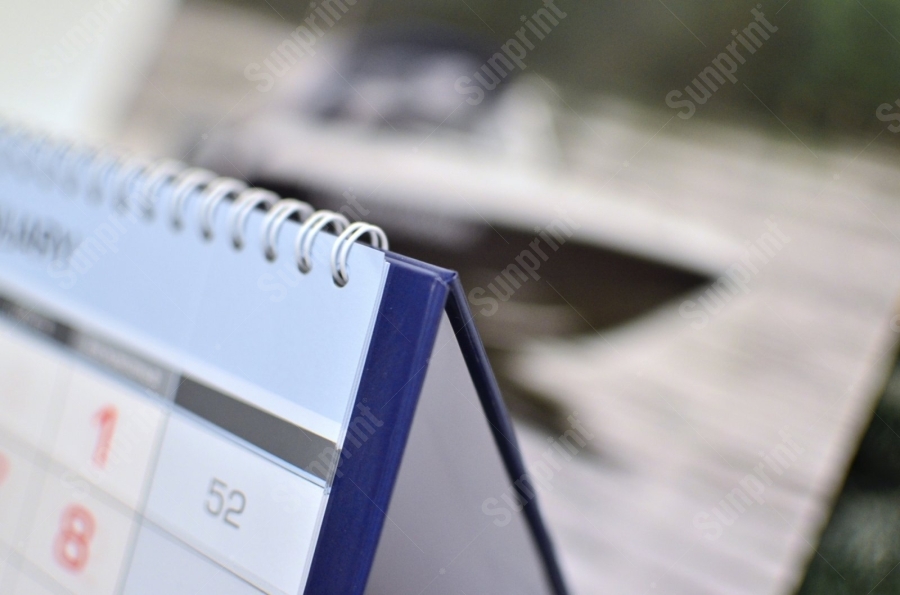

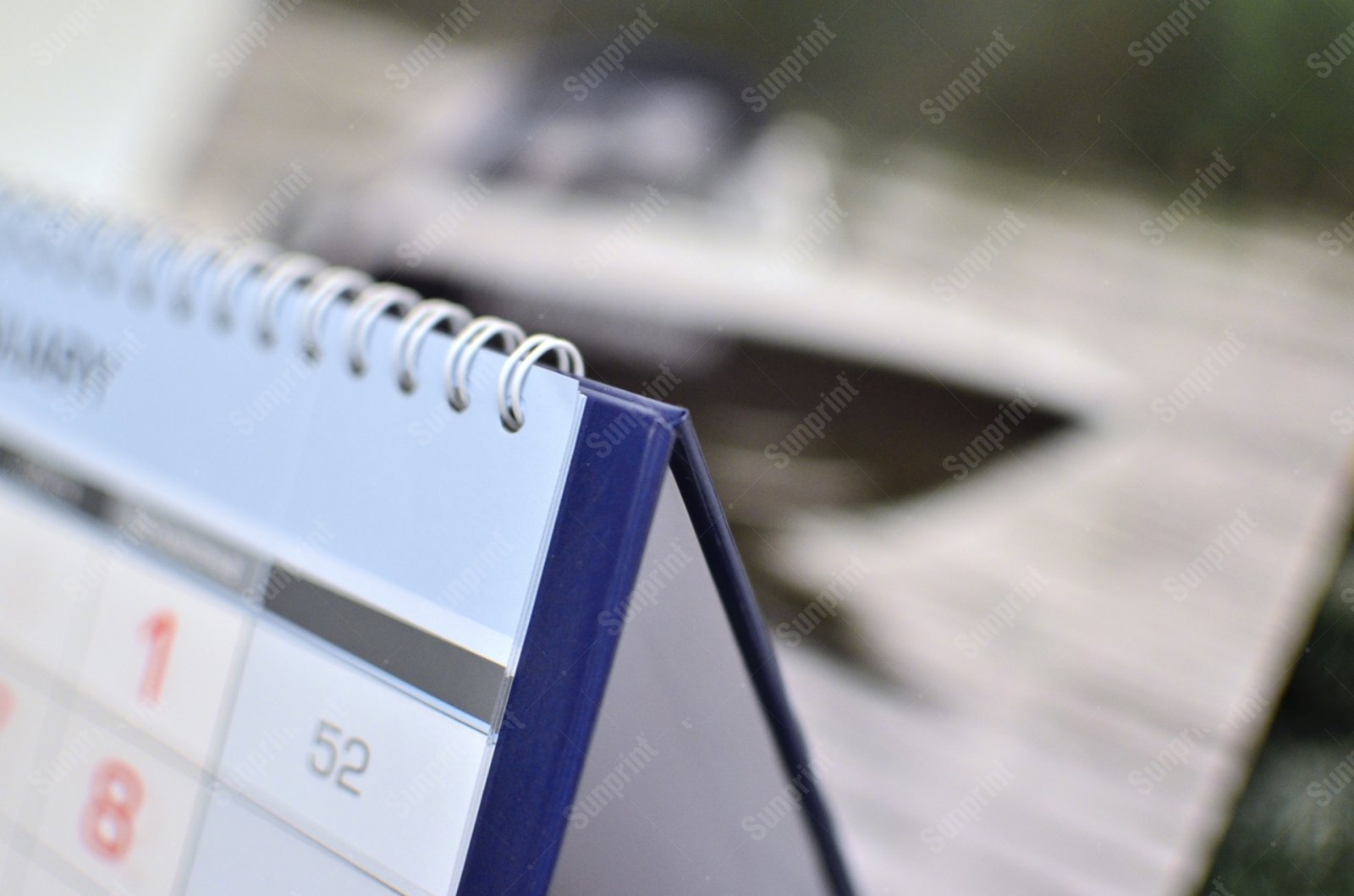

- Настольные перекидные календари-домики – пружина по верху кашированной подставки; домики.

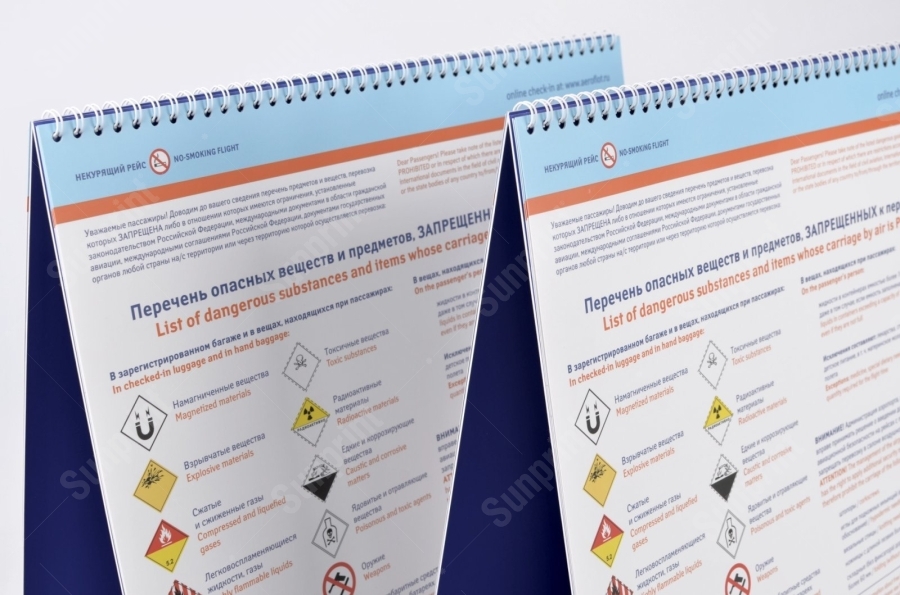

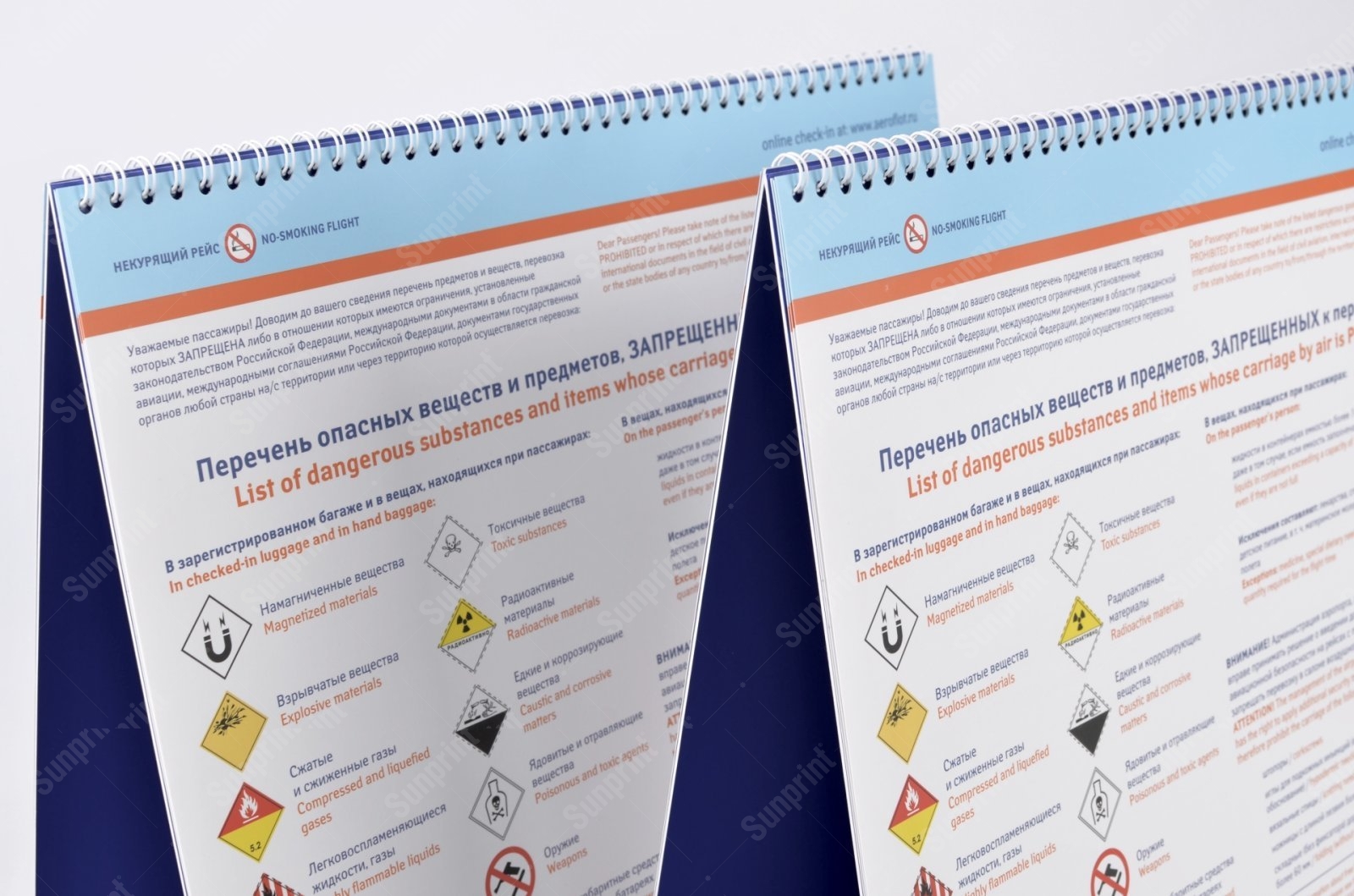

- Презентации, каталоги, меню – ламинированные листы на пружине лежат плоско на столе и переживают сотни перелистываний; меню для кафе, инструкции, проектная документация, учебные пособия, брендбуки.
Пружина на складе – чёрная, белая, серебро, бронза, синяя, красная; под заказ – цветная некоторых диаметров. Берём на сборку и отпечатанный на стороне материал: пробивка, навивка, упаковка.
Коротко
- 1933 – Уолтер Грумбахер (Нью-Йорк) патентует спираль; Spiral Binding Co. – первая компания механического переплёта в США (1932)
- 1934 – Эмори Трасселл (Покипси) патентует двойную петлю; знак WIRE-O с 1934, регистрация 1952, владелец – James Burn International
- Спираль – один виток, смещает лист; двойная петля – открывается плоско на 360° без смещения, поэтому её берут для календарей и презентаций
- Шаг 3:1 – 34 отверстия на А4, диаметры 5,5–14,3 мм, до 120 листов 80 г/м²; шаг 2:1 – 23 отверстия, 16–32 мм, до 280 листов; таблица проверена руками
- Оборудование Sunprint®: ЛП 360/500/700, ЛР-1030, ЛС-700, линия ЛБ-350 с конвейером; круглые пуансоны, своя заточка; с 2002 года
- На пружину собираем: блокноты, тетради, квартальные и перекидные календари, домики, презентации, каталоги, меню, инструкции; берём на сборку сторонний тираж
FAQ
Чем металлическая пружина отличается от спирали?
Спираль – одна непрерывная винтовая проволока: дешевле, но при перевороте лист смещается на виток. Металлическая пружина (Wire-O, двойная петля) – гребень из встречных петель, сжатый в кольца: блок открывается плоско и на 360° без смещения, поэтому её выбирают для календарей, презентаций и блокнотов с печатью через разворот.
Что такое шаг 3:1 и 2:1 и какой выбрать?
Шаг – число отверстий на дюйм кромки. 3:1 (34 отверстия на А4) – для блоков до 12 мм, около 120 листов 80 г/м²: блокноты, календари, презентации. 2:1 (23 отверстия) – для толстых блоков до 28 мм, до 280 листов: тетради, планинги, каталоги. Диаметр подбираем по толщине готового изделия с обложкой и подложкой.
Сколько листов помещается в пружину?
3:1: 5,5 мм – ~25 листов, 6,9 – 30, 8 – 50, 9,5 – 60, 11 – 80, 12,7 – 100, 14,3 – 120. 2:1: 16 мм – 135, 19 – 160, 22 – 190, 25,4 – 220, 28,5 – 250, 32 – 280. Данные для офсетной бумаги 80 г/м², проверены на нашем производстве.
Что кроме блокнотов собирают на пружину?
Квартальные и перекидные настенные календари, настольные календари-домики, презентации и каталоги, меню для кафе, инструкции, учебные пособия, проектную документацию, планинги. Всё, что должно лежать плоско или перекидываться на 360°.
Какие цвета пружины есть?
На складе – чёрная, белая, серебро. Цветная пружина – под заказ, под фирменный цвет обложки.
Берёте ли на сборку чужой тираж?
Да. Принимаем отпечатанный материал от типографий и агентств: пробивка круглыми пуансонами, навивка 3:1 или 2:1, упаковка. Цены – в разделах 3:1 и 2:1.
